调节垫梁

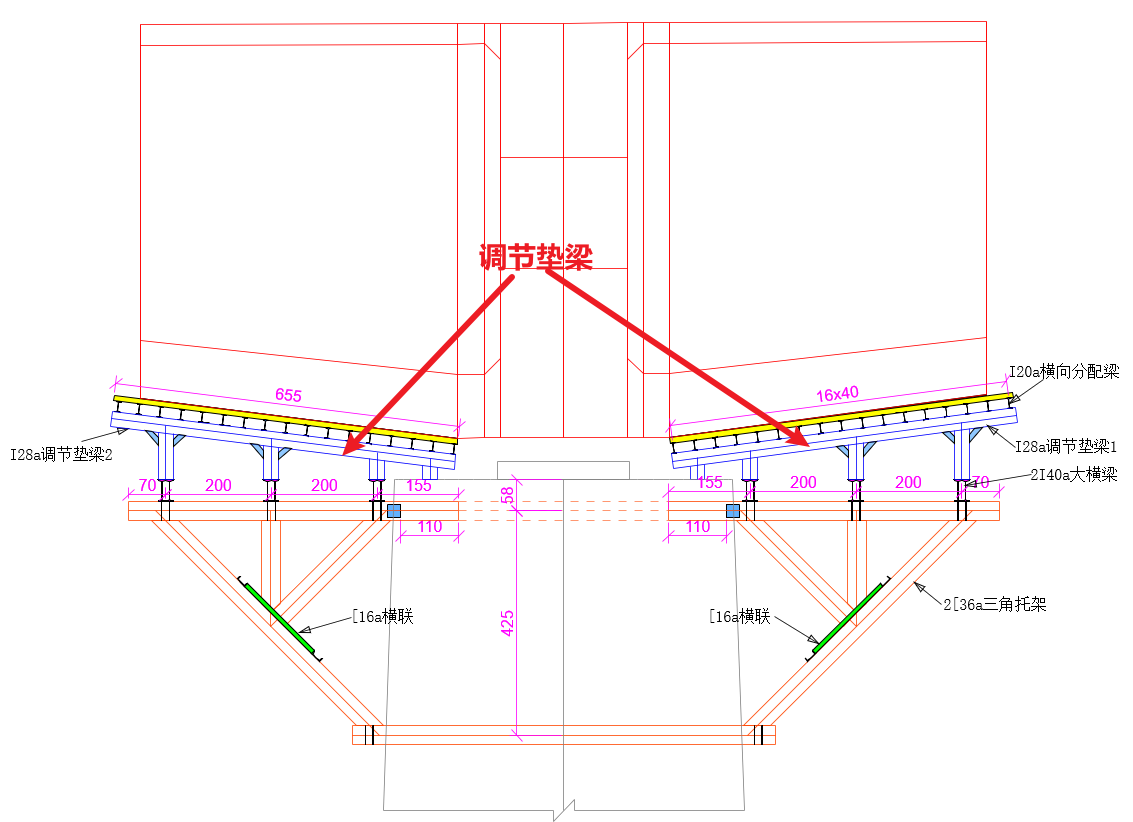

调节垫梁主要用于处理连续梁 0#块支架设计中调节底板坡度的问题。一般情况下布置于小横梁之下大横梁之上。

调节垫梁创建

软件提供了两种方式创建调节垫梁：参数法与几何约束法。

参数法

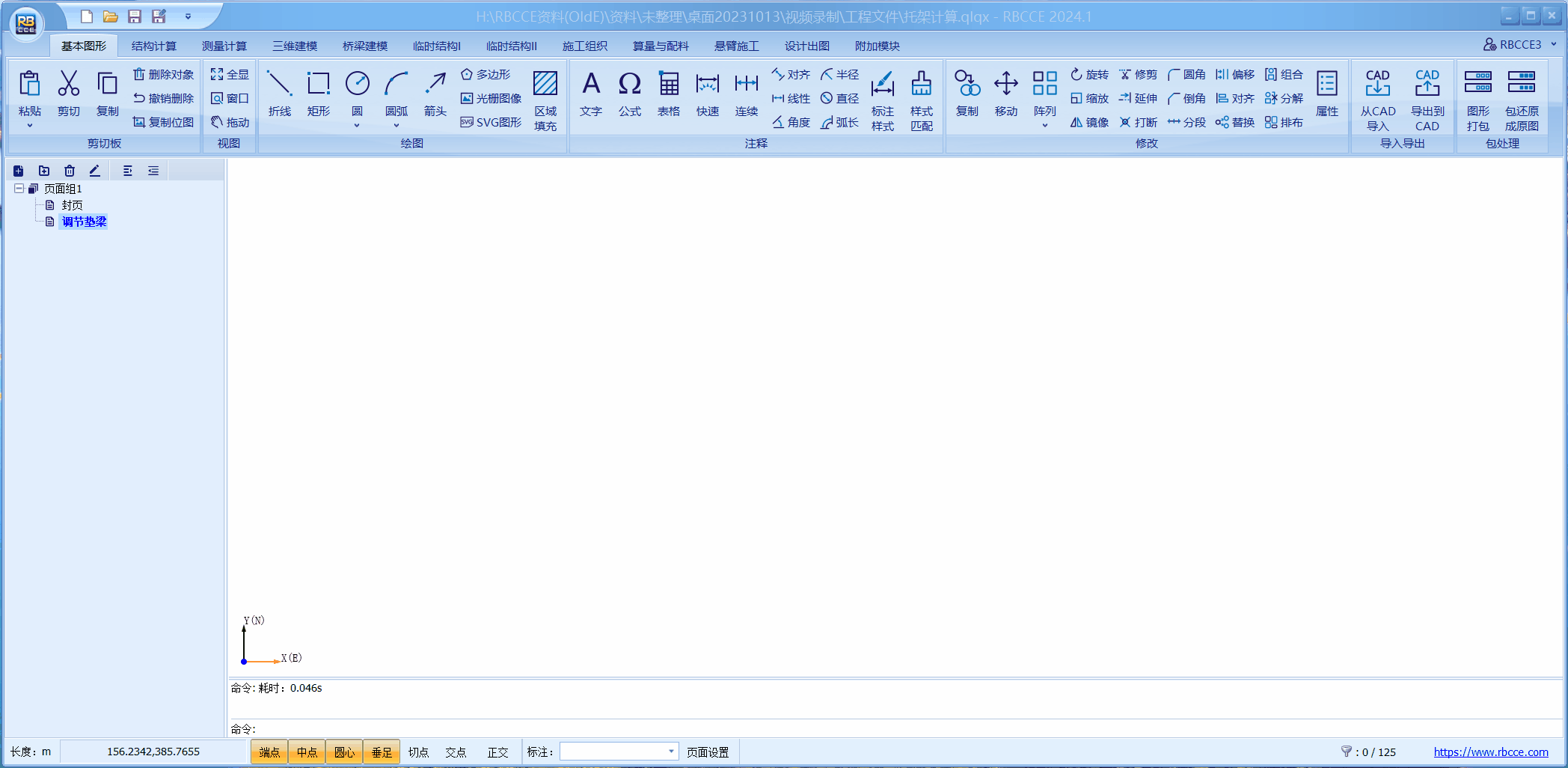

在没有选中任何对象的情况下，点击软件中“临时结构 I”页面上的“支托架计算”面板上的“调节垫梁”按钮，弹出对话框，录入相关参数，点击“确定”按钮后，再放置到图形页面即可。

提示

• 调节垫梁截面参数来源于当前工程的截面库，如果默认截面库中没有所需截面，需要手动添加，请参考《截面库管理》。
• 在调节尺寸参数时，可以勾选“参数名”选项，用于观察各个尺寸参数的实际含义。

几何约束法

几何约束法是通过绘制几何约束线来进行参数初始化后创建调节垫梁。该方法通过绘制调节垫梁的斜杆形心线、竖杆形心线自动约束调节，无需手动录入参数，更加方便易用。

参数设置

软件在调节垫梁对话框中提供了包括截面、尺寸、显示等参数的设置选项，激活创建的“调节垫梁”对象，在弹出的对话框中即可进行设置。

提示

通过设置调节垫梁的显示参数，并补充相关的尺寸标注，可以方便的将调节垫梁添加到构件详图中。

调节垫梁应用

创建杆件有限元模型

激活创建的“调节垫梁”对象，点击“创建有限元模型”按钮，即可创建该调节垫梁的杆件有限元模型。

如果在调节垫梁对象上部布置了集中线荷载，则软件可以直接查询调节垫梁的杆件有限元计算成果。

提示

集中荷载可以是竖直向下的，也可以与调节垫梁斜杆垂直布置。

创建杆件详图与算量

激活创建的“调节垫梁”对象，点击“创建杆件详图”按钮，即可创建该调节垫梁的杆件详图模型用于详图的绘制、算量以及三维模型创建。
